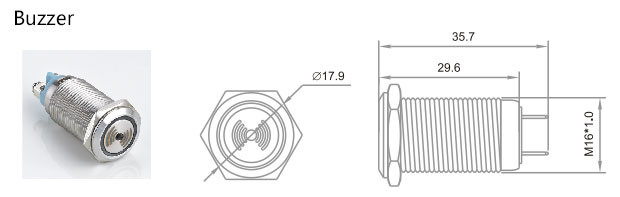

金屬脈沖蜂鳴器帶LED閃光燈

名稱外觀

帶燈形式

操作類別

觸點

產品型號

外殼材料

顏色

額定電壓

蜂鳴器

帶燈

平圓形網孔狀

≥85dB(0.1米)

1NO+1NC
閃光蜂鳴

(SM)

A16SSM-2J

S:不銹鋼

N:黃銅鍍鉻

P:塑料

A:鋁氧化

紅

綠

藍

黃

白

6.3V

12V

24V

110V

220V

A19SSM-10

產品特點和優勢:

安裝直徑16mm
IP67防護等級
觸點銀鍍金3μ
頭部形狀：弧面、平面、凹面、高面
帶燈類型：點型、環型
采用交直流通用LED燈珠，接線端子無正負極區分
LED超高亮冷光源燈顯示
燈珠內置保護電阻，無需外接
可定制圖案，顏色及尺寸

符合標準：

符合 IEC60947-5-1 GB14048.5 標準

連接器

開關結構說明

型式	No.1	No.2	No.3
符號
示意圖
說明	具有兩個端子的雙斷電慢動觸頭開關個別產品可定制Y型常閉開關，詳見產品說明

額定參數

工作電壓			24V	110V	220V
接觸參數	AC (50/60Hz)	阻性	—	1.0A	0.5A
	AC (50/60Hz)	感性	—	0.7A	0.5A
	DC	阻性	1.0A	0.2A	—
	DC	感性	0.7A	0.1A	—

防水型金屬按鈕開關命名方式

金屬按鈕

安裝尺寸

外殼材料

頭部形狀

接線方式

操作類型

燈珠顏色

電壓

16mm

S:不銹鋼

N:黃銅鍍鉻

A:鋁氧化

F:平面

H:高面

B:球面

E:環形燈

D:中心帶燈

M:蘑菇頭

11:單刀 (1NO,1NC)

默認自復

Z:自鎖

紅

綠

藍

黃

白

6.3V

12V

24V

110V

220V

注：常規的定制都是不銹鋼外殼，如需銅鍍鉻外殼，請把型號第一個“S”換成“N”

觸點規格

額定絕緣電壓			250
發熱電流			3A溫度不超過最大額定值縮允許的電流
額定使用電壓			12V 24V 110V 220V
額定使用電流	交流50/60Hz	電阻性負載	- - 5A 3A
		電感性負載	- - 3A 2A
	直流	電阻性負載	5A 5A 1A 0.5A
		電感性負載	2A 2A 0.2A 0.1A
觸點材料			銀鍍金

最小適應負載:3V AC/DC 5mA(參考值)
(可使用范圍取決于使用環境和負載種類)

燈珠規格

燈珠類型	雙向LED 燈珠 (交直流通用)
額定電壓	3V,6V,12V,24V,36V,110V,220VAC/DC
額定電流	約 15mA 約 2mA
發光顏色
壽命	40000 小時(參考值)
燈珠等效電路	內置電阻：采用6V燈珠，需外接電阻。采用交直流通用的LED燈珠，接線端子無正負極區分；60V以下燈珠已內置保護電阻；

注：如需單向直流LED燈珠可定制，其他電壓規則可按需求定做。

主要技術參數

保護等級	IP67
觸點類型	C:1 NO+1NC/2NO+2NC
最大電壓	250V AC/DC
熱流	3A
最小負載	5V AC/DC,1mA
觸點材料	鍍銀金
端子形式	.110英寸焊接/快速連接
運行溫度	-25°to+55°C
操作濕度	45 to 85% RH
接觸電阻	50MΩ最大
絕緣電阻	100最小MΩ（500V直流兆歐）
震蕩電阻	10至55Hz，振幅1.2mm p-p
保護等級	＞10g
電氣壽命	最少100,000次操作（在滿額定負載下）
機械壽命	維持：最少1,000,000次操作瞬間：最少1,000,000次操作
耐壓	開關單元：2,000V AC，1min，帶電/無電部分和不同極的端子之間; 1,000V AC，同一極的端子之間1分鐘； 1,500V AC，觸點和燈泡端子之間的連接時間為1分鐘。照明單元：交流2,000V，帶電部分/地面之間1分鐘
錫焊溫度	20W/5 seconds of 260°C/3 seconds
