防水按鈕開關

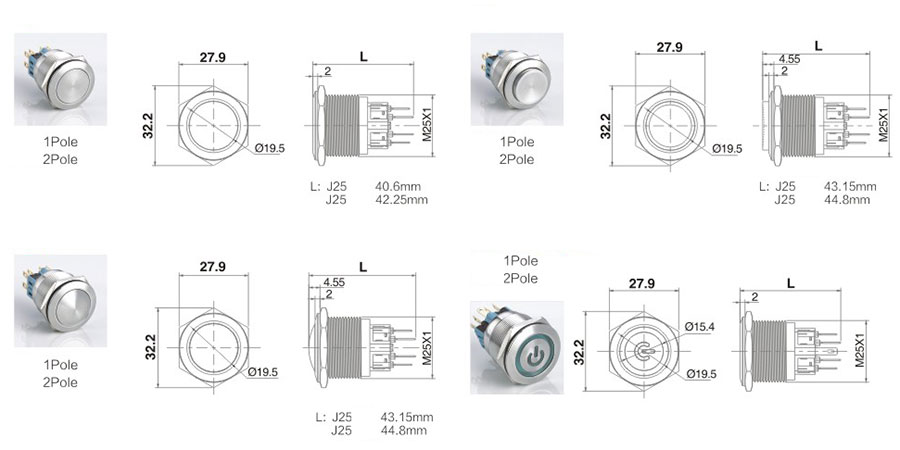

名稱外觀 |
帶燈形式 |
操作類別 |
觸點 |
產品型號 |
外殼材料 |
平鈕圓形 |
不帶燈 |
自復 |
1NO+1NC |
A25SF-11 |
S:不銹鋼 N:黃銅鍍鉻 P:塑料 A:鋁氧化 |
2NO+2NC |
A25SF-22 |
||||
自鎖 |
1NO+1NC |
A25SF-11Z |
|||
2NO+2NC |
A25SF-22Z |
||||
高鈕圓形 |
自復 |
1NO+1NC |
A25SH-11 |
||
2NO+2NC |
A25SH-22 |
||||
自鎖 |
1NO+1NC |
A25SH-11Z |
|||
2NO+2NC |
A25SH-22Z |
||||
球鈕圓形 |
自復 |
1NO+1NC |
A25SB-11 |
||
2NO+2NC |
A25SB-22 |
||||
自鎖 |
1NO+1NC |
A25SB-11Z |
|||
2NO+2NC |
A22SB-22Z |
||||
電源符號圓形 |
電源標志 |
自復 |
1NO+1NC 2NO+2NC |
A25SFP-11 A25SFP-22 |
|
自鎖 |
1NO+1NC 2NO+2NC |
A25SFP-11Z A25SFP-22Z |
產品特點和優勢
安裝直徑22/25/30/40mm
IP67防護等級
觸點銀鍍金3μ
頭部形狀:弧面、平面、凹面、高面
帶燈類型:點型、環型
采用交直流通用LED燈珠,接線端子無正負極區分
LED超高亮冷光源燈顯示
燈珠內置保護電阻,無需外接
可定制圖案,顏色及尺寸
符合標準
符合 IEC60947-5-1 GB14048.5 標準
連接器
快速連接,安全使用,方便連接,線長可供定制
開關結構說明
型式 |
符號 |
示意圖 |
說明 |
|
具有兩個端子的雙斷電慢動觸頭開關個別產品可定制,Y型常閉開關,詳見產品說明 |
額定參數
工作電壓 |
|
24V |
110V |
220V |
|
接觸參數 |
交流 (50/60Hz) |
阻性 |
— |
1.0A |
0.5A |
感性 |
— |
0.7A |
0.5A |
||
直流 |
阻性 |
1.0A |
0.2A |
— |
|
感性 | 0.7A |
0.1A |
— |
22/25/30防水金屬按鈕開關類型的命名定義
|
|||||||
金屬按鈕 |
安裝尺寸 |
外殼材料 |
頭部形狀 |
接線方式 |
操作類型 |
燈珠顏色 |
電壓 |
|
22mm 25mm 30mm |
S:不銹鋼 A:鋁氧化 |
F:平面 H:高面 B:球面 E:環形燈 D:中心帶燈 |
11:單刀 22:雙刀 |
默認自復 Z:自鎖 TS:急停鈕 |
紅 綠 藍 黃 白 |
3V 6.3V 12V 24V 110V 220V |
注:常規的定制都是不銹鋼外殼,如需銅鍍鉻外殼,請把型號第一個“S”換成“N”。
額定絕緣電壓 |
250 |
||
發熱電流 |
3A溫度不超過最大額定值所允許的電流 | ||
額定使用電壓 |
12V 24V 110V 220V |
||
額定使用電流 |
交流50/60Hz |
電阻性負載 |
- - 5A 3A |
電感性負載 |
- - 3A 2A |
||
直流 |
電阻性負載 |
5A 5A 1A 0.5A |
|
電感性負載 |
2A 2A 0.2A 0.1A |
||
觸點材料 |
銀鍍金 |
最小適應負載:3V AC/DC 5mA(參考值)
(可使用范圍取決于使用環境和負載種類)
燈珠規格
燈珠類型 | 雙向LED 燈珠 (交直流) |
額定電壓 | 3V,6V,12V,24V,36V,110V,220VAC/DC |
額定電流 | 約 15mA 約 2mA |
發光顏色 | ![]() |
壽命 | 40000 小時(參考值) |
燈珠等效電路 | ![]() 內置電阻:采用6V燈珠,需外接電阻。 采用交直流通用的LED燈珠,接線端子無正負極區分;60V以下燈珠已內置保護電阻。 |
注:如需單向直流LED燈珠可定做:其他電壓規格可按需求定做。
