產品特點：
安裝直徑12mm
IP67防護等級&IK10防暴
使用弧面、平面、凹面燈罩，外形美觀
超薄面板設計
紅、黃、綠、藍、白五種顏色
采用交直流通用LED燈珠，接線端子無正負極區分
燈珠內置保護電阻，無需外接
符合標準
符合 IEC60947-5-1 GB140448.5 標準
燈珠參數
| 燈珠類型 | 雙向LED 燈珠 (交直流通用) |
| 額定電壓 | AC/DC6V AC/DC12V |
| 額定電流 | 約 15mA |
| 發光顏色 |  |
| 壽命 | 40000 小時(參考值) |
| 燈珠等效電路 |  采用交直流通用的LED燈珠，接線端子無正負極區分；燈珠內置保護電阻，不需要。 |
注：如需單向直流LED燈珠可定做；其他電壓規則可按需求定做。
技術規格
| 燈光電壓 | 工作電壓（最小到最大） | 操作電流（典型的所有類型） |
| 2VDC(無電阻) | 1.8-2.5VDC | 20mA |
| 12VDC | 10.8-13.2VDC | 20mA |
| 24VDC | 21.6-26.4VDC | 20mA |
| 28VDC | 25.2-30.8VDC | 20mA |
| 110VAC | 99-121VDC | 6mA |
| 230VAC | 207-253VDC | 3mA |
| 燈光顏色 | 發光強度（所有電壓） | 發光強度（所有電壓） |
| 紅色 | 7500mcd | 2000mcd |
| 綠色 | 4100mcd | 250mcd |
| 黃色 | 2500mcd | 350mcd |
| 藍色 | 1300mcd | 300mcd |
| 白色 | 1900mcd | 200mcd |
發光強度會降低低工作電流
| 最大電壓 | 5V |
| 觀察角度 | 100°（輔助模式） |
| 平均壽命 | 50000 小時 |
| 工作溫度范圍 | -40～＋85℃ |
防水金屬信號燈命名方式
|
|
||||||
|
金屬信號燈 |
安裝尺寸 |
外殼材料 |
頭部形狀 |
接線方式 |
燈珠顏色 |
電壓 |
|
|
12mm 16mm 19mm 22mm 25mm |
S:不銹鋼 N:黃銅鍍鉻 A:鋁氧化 |
C:凹凸 F:平面 H:高面 T:斜面 |
10:接線柱（1NO） J:焊接式（1NO） |
紅 |
3V 6.3V 12V 24V 110V 220V |
注：常規的定制都是不銹鋼外殼，如需銅鍍鉻外殼，請把型號第一個“S”換成“N”
|

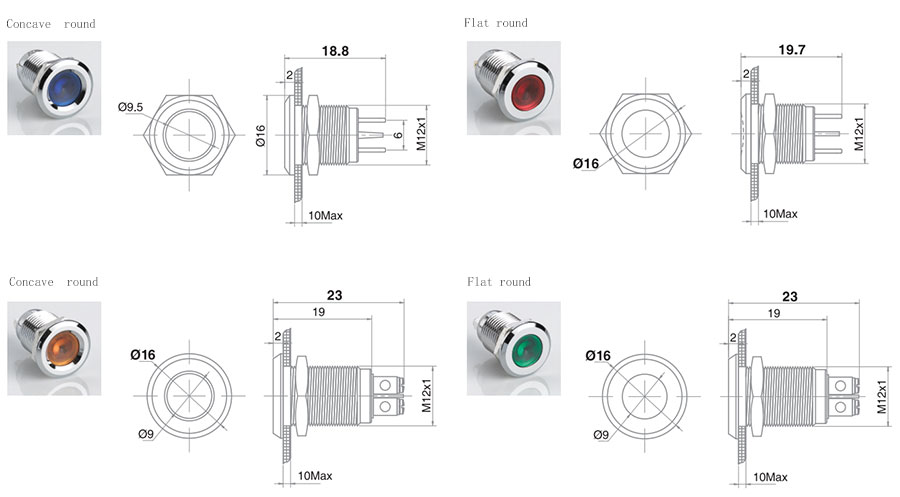

名稱外觀 |
安裝方式 |
產品型號 |
外殼材料 |
帶燈顏色 |
額定電壓 |
|
凹面圓形
|
焊線型 |
AD12NC-2J |
N:黃銅鍍鉻 |
紅 |
3V |
|
平面圓形
|
AD12NF-2J |
||||
|
凹面圓形
|
螺絲型 |
AD12NC-10 |
|||
|
平面圓形
|
AD12NF-10 |
